Die Wärmepumpe bildet das technologische Rückgrat der modernen Heizwende und ist das wohl wichtigste Heizungssystem unserer Zeit. Als hocheffizientes, regeneratives System transformiert sie thermische Energie aus der Umwelt (Luft, Erdreich oder Wasser) unter Einsatz von nur etwa 25 % elektrischer Antriebsenergie in 100 % nutzbare Heizleistung.
Doch die bloße Installation garantiert noch keine Effizienz; erst das Zusammenspiel aus präziser hydraulischer Einbindung, der korrekten Dimensionierung und der richtigen Systemtemperatur entscheidet über die langfristige Betriebssicherheit, die CO2-Reduktion und die tatsächliche Wirtschaftlichkeit der Anlage.

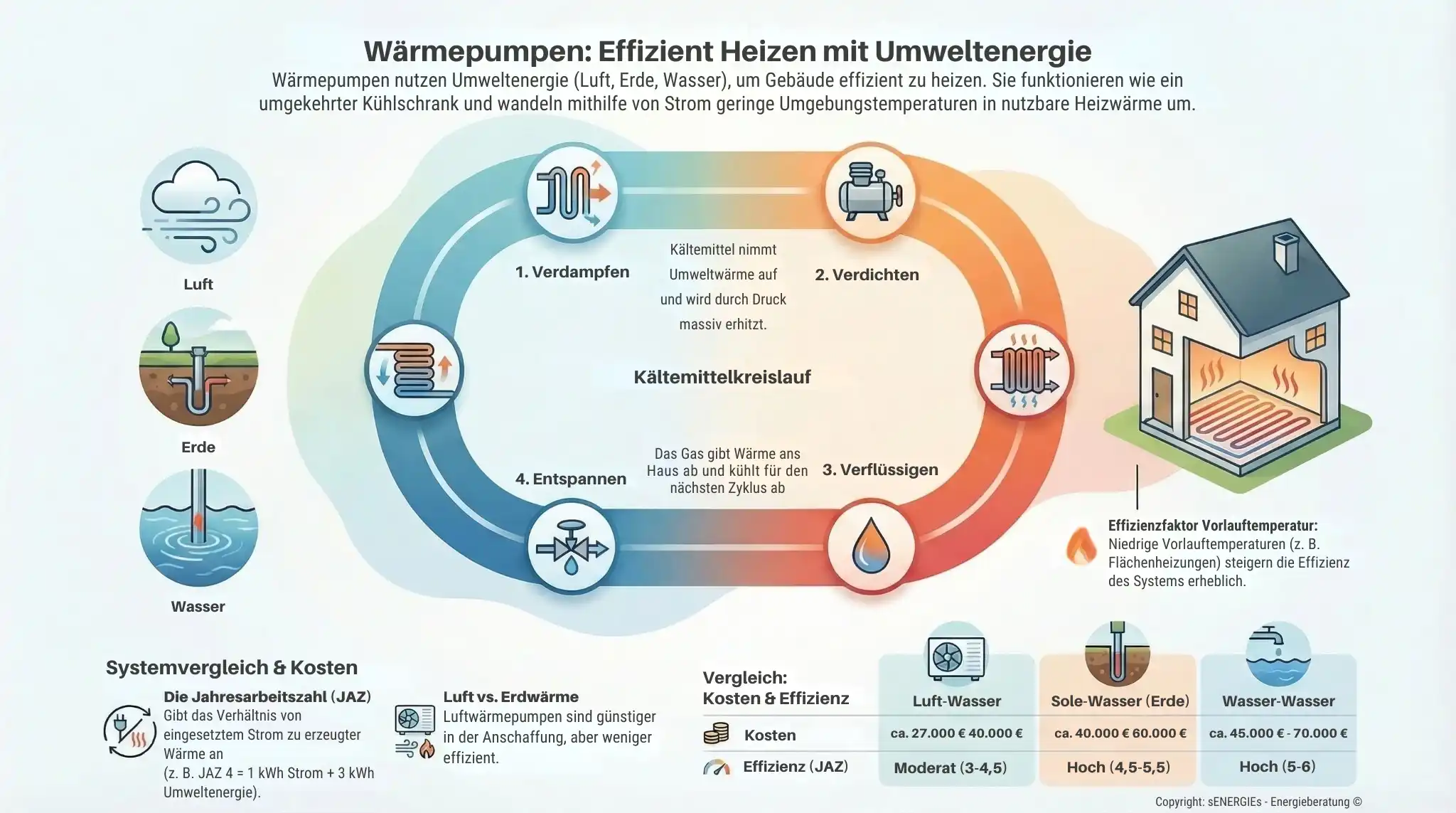

Das Prinzip der Wärmeübertragung: Wie eine Wärmepumpe funktioniert
Technisch betrachtet nutzt die Wärmepumpe das „Kühlschrank-Prinzip“ in umgekehrter Weise. Während ein Kühlschrank dem Innenraum Wärme entzieht und diese nach außen abführt, entzieht die Wärmepumpe der Umgebung (Luft, Erdreich oder Wasser) thermische Energie, um sie innerhalb des Gebäudes auf einem höheren Temperaturniveau abzugeben.
Dieser Prozess wird durch einen geschlossenen Kältemittelkreislauf realisiert. Dabei macht man sich das Prinzip zunutze, dass ein Medium (hier das Kältemittel) beim Aggregatzustandswechsel in einem sehr kleinen Temperaturfenster um ein Vielfaches mehr an Energie aufnehmen bzw. abgeben kann, als durch den reinen Temperaturhub.
Diese beim Phasenwechsel (z. B. von flüssig zu gasförmig) aufgenommene Energie wird als latente Wärme bezeichnet. Das Besondere daran ist, dass die Temperatur des Kältemittels während der Aufnahme dieser Energie nahezu konstant bleibt, während sich jedoch sein gesamter Energiegehalt, in der Thermodynamik als Enthalpie bezeichnet, massiv erhöht. Die Wärmepumpe nutzt diesen Effekt, um enorme Energiemengen effizient zu transportieren, ohne dass dafür hohe Temperaturen auf der Quellseite notwendig sind.
Der Prozess kann in vier einfachen Schritten beschrieben werden:
- Verdampfen: Im Verdampfer nimmt das flüssige Kältemittel die Umweltwärme auf. Aufgrund seines niedrigen Siedepunktes wechselt es bereits bei sehr niedrigen Quelltemperaturen in den gasförmigen Zustand.
- Verdichten: Der Verdichter (Kompressor) komprimiert das gasförmige Kältemittel unter Einsatz von elektrischer Energie. Durch die Druckerhöhung steigt die Temperatur des Mediums auf das für das Heizsystem erforderliche Niveau.
- Verflüssigen: Im Verflüssiger (Kondensator) gibt das heiße Gas seine Wärme an das Heizungswasser des Hauses ab. Dabei kühlt das Kältemittel ab und geht wieder in den flüssigen Zustand über.
- Entspannen: Das Expansionsventil reduziert den Druck des flüssigen Kältemittels schlagartig, sodass die Temperatur sinkt und der Kreislauf erneut beginnen kann.
Systemvergleich: Die verschiedenen Arten von Wärmepumpen
Die Klassifizierung erfolgt primär nach der genutzten Wärmequelle:
- Luft/Wasser-Wärmepumpe: Entzieht der Außenluft Wärme. Sie zeichnet sich durch den geringsten Erschließungsaufwand aus, da keine Bohrungen oder Grabungen nötig sind. Um die Effizienz zu steigern kann die Luft auch durch einen „Luftbrunnen“ angesaugt werden der die Lufttemperatur leicht anhebt. Der Bau eines Luftbrunnens ist jedoch meist nicht wirtschaftlich.
- Sole/Wasser-Wärmepumpe (Erdwärme): Nutzt Geothermie über horizontale Erdkollektoren oder vertikale Erdsonden. Die konstanten Temperaturen im Erdreich sorgen für eine sehr hohe Ganzjahreseffizienz. Das bei Luftwärmepumpen berühmte Außengerät entfällt hier, wodurch es auch keine Geräuschentwicklung im Außenbereich mehr gibt. Höhere Initialkosten zur Erstellung der Erdkollektoren oder Bohrungen können sich über die Laufzeit amortisieren.
- Wasser/Wasser-Wärmepumpe: Gewinnt Energie aus dem Grundwasser via Saug- und Schluckbrunnen. Dies ist das effizienteste System, setzt jedoch spezifische Wasserqualitäten und Genehmigungen voraus, wodurch diese Systeme sehr teuer werden können. Nur wenn das Grundwasser nicht zu tief liegt, macht es Sinn diese Version der Sole/Wasser-Wärmepumpe vorzuziehen.
Experten-Tipp zur Kühlung: Ein wesentlicher Vorteil von Erd- und Grundwassersystemen ist die Möglichkeit der passiven Kühlung. Hierbei bleibt der Verdichter ausgeschaltet; lediglich die Umwälzpumpe läuft, um die natürliche Kühle des Untergrunds ins Haus zu leiten. Dies ist energetisch extrem effizient. Im Gegensatz dazu erfordert die aktive Kühlung (oft bei Luftwärmepumpen) den Betrieb des Verdichters im Umkehrbetrieb.
Bauformen der Luft-Wasser Wärmepumpe im Direktvergleich: Monoblock vs. Splitgerät
Die Entscheidung zwischen Monoblock- und Split-Bauweise ist heute eng mit der Sicherheitsbewertung des Kältemittels und der Flexibilität beim Aufstellort verknüpft:
| Merkmal | Monoblock | Splitgerät |
| Aufbau | Gesamter Kältekreis in einer kompakten Außeneinheit. | Aufteilung in Außen- und Inneneinheit. |
| Kältemittelleitung | Keine; nur wasserführende Rohre führen ins Haus. | Kältemittelleitungen müssen im Haus verlegt werden. |
| Sicherheit | Hermetisch geschlossener Kreis im Freien. | Erfordert Kältemittelschein bei Installation; Innenraumrisiko. |
| Natürliche Kältemittel | Ideal für R290 (Propan) aufgrund der Außenaufstellung. | Aufgrund von Sicherheitsauflagen (Brennbarkeit) im Innenraum limitiert. |
Technischer Hintergrund: Die Monoblock-Bauweise ist die bevorzugte Lösung für natürliche Kältemittel wie Propan. Da der Kältekreis komplett im Freien verbleibt, entfallen komplexe Brandschutz- und Sicherheitsanforderungen für den Innenraum, die bei der Nutzung brennbarer Gase in Split-Geräten notwendig wären. Außerdem wird die Fehlerquelle des Befüllens der Anlage mit Kältemittel nahezu gänzlich eliminiert. Während eine Split-Anlage nach der Installation Vor-Ort durch den Handwerksbetrieb befüllt werden muss, sind Monoblock Anlagen bereits während der Fertigung maschinell befüllt und auf Dichtheit geprüft worden.
Kältemittel: Das „kleine Detail“ mit großer Umweltwirkung
Kältemittel sind für die Effizienz entscheidend, bergen aber ökologische Gefahren. Synthetische F-Gase wie R410A weisen ein extrem hohes Global Warming Potential (GWP) von 2088 auf. Ein Kilo Leckage ist so klimaschädlich wie über zwei Tonnen CO2.
Zudem warnt die Fachwelt vor PFAS („Ewigkeitschemikalien“). Viele moderne, vermeintlich „GWP-arme“ synthetische Stoffe (HFOs) sind lediglich F-Gase in neuer Verkleidung. Sie zerfallen zu PFAS-Abbauprodukten, die in der Umwelt nicht abbaubar sind. Laut aktueller Datenlage können PFAS schwerwiegende gesundheitliche Folgen haben.
Die Lösung: Natürliche Kältemittel wie Propan (R290) sind die zukunftssichere Wahl. Sie besitzen ein verschwindend geringes GWP von nur 0,02, sind nicht patentiert und bilden keine toxischen Abbauprodukte.
Effizienz und Kosten im Vergleich
Die Effizienz wird durch den COP-Wert (Coefficient of Performance) definiert. Während moderne Geräte unter Labor-Normbedingungen COP-Werte von 4 bis 5 erreichen, hängt die reale Effizienz im Betrieb stark von der Systemtemperatur (Vorlauftemperatur) ab. Je niedriger die benötigte Vorlauftemperatur, desto effizienter arbeitet die Wärmepumpe.
Hinsichtlich der Kosten gilt: Luft/Wasser-Systeme sind in der Anschaffung am günstigsten. Erdwärme- und Grundwassersysteme erfordern hohe Investitionen für Bohrungen, amortisieren sich jedoch durch dauerhaft niedrigere Betriebskosten und eine höhere Lebensdauer.
Hydraulische Einbindung und das Überströmventil
Ein stabiler Volumenstrom ist die Lebensversicherung für Hocheffizienzpumpen. Das Überströmventil fungiert hierbei als notwendiger Bypass zwischen Vorlauf und Rücklauf.
- Funktion: Es sichert den Mindestdurchfluss, wenn Thermostatventile an Heizkörpern schließen. Es öffnet automatisch bei Erreichen eines eingestellten Differenzdrucks.
- Einstellung: In der Praxis wird das Ventil meist auf einen Differenzdruck zwischen 0,2 und 0,5 bar justiert.
- Risiken einer Fehlstellung: Ein zu niedrig eingestelltes Ventil führt dazu, dass warmes Vorlaufwasser ständig direkt in den Rücklauf fließt. Dies verursacht ein häufiges Ein- und Ausschalten der Wärmepumpe (Takten), was die Effizienz massiv senkt und den Bauteilverschleiß (Verdichter) beschleunigt. Ein zu hoher Wert führt zu Strömungsgeräuschen und potenziellen Druck-Fehlermeldungen.
Ein hydraulischer Abgleich ist schon allein für die Förderfähigkeit in der aktuellen Heizungsförderung vorgeschrieben und das auch zu Recht. Allerdings gibt es einen Unterschied zwischen dem Einstellen von Ventileinsätzen nach Tabellen und dem tatsächlichen Abgleich der berechneten Volumenströme, die ein Heizkörper bei einer gewissen Vorlauftemperatur benötigt, um die geforderte Heizleistung zu erreichen. Hier ist es sinnvoll, genau hinzusehen und eine raumweise Heizlastberechnung und die Berechnung der entsprechenden Volumenströme zu fordern. Auch wenn diese Planungsleistung oft einen Kostenaufschlag bedeutet, werden langfristig bessere Ergebnisse in Punkto Effizienz erzielt.
Da die hydraulische Einbindung ein sehr bedeutender Faktor für die Effizienz einer Wärmepumpe ist, widme ich diesem Thema in Kürze einen detaillierten Beitrag.
Machbarkeitsanalyse: Wärmepumpe als DIY-Projekt?
Obwohl viele Komponenten einer Wärmepumpe handhabbar erscheinen, ist von einer reinen DIY-Installation dringend abzuraten. Die präzise hydraulische Einbindung erfordert tiefes technisches Verständnis. Beispielsweise kann die korrekte Justierung des Überströmventils nur mit einem Differenzdruckmessgerät sichergestellt werden. Fehler in der Planung führen häufig zu höheren Stromkosten, die meist über viele Jahre unentdeckt bleiben und gehen im schlimmsten Fall mit einer deutlich verkürzten Anlagenlebensdauer einher. Einige handwerkliche Schritte können DIY ausgeführt werden, jedoch ist i.d.R. immer ein Elektriker für den elektrischen Anschluss und ein SHK-Betrieb für den Anschluss von Innen- und Außeneinheit bzw. an das Verteilsystem notwendig.

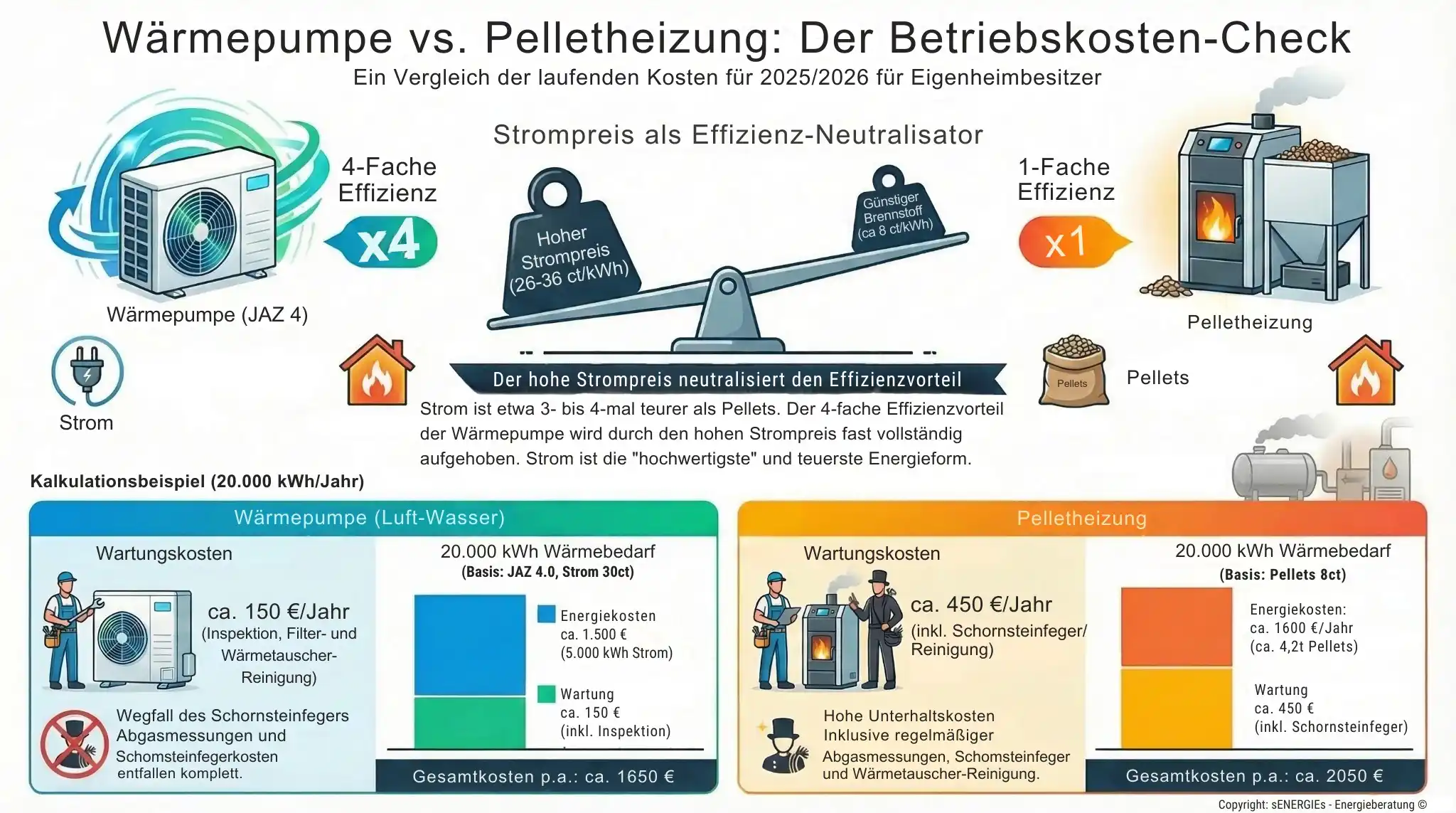

Betriebskosten im Vergleich zu einer Pelletheizung
Häufig wird als Alternative zur Wärmepumpe die Pelletheizung betrachtet, die als einziges nachhaltiges Heizungssystem, für Wohnhäuser noch relevant ist. Sie bringt verglichen mit der Wärmepumpe einige Vor- aber auch viele Nachteile mit sich. Anhand eines einfachen Rechenbeispiels soll gezeigt werden, dass die Wärmepumpe nicht nur in Sachen Effizienz die Nase vorn hat, sondern auch in Punkto Kosten. Der Vorsprung ist hier zwar bei weitem nicht so groß, wenn man jedoch die Möglichkeit in Betracht zieht, die Strombezugskosten für den Betrieb der Wärmepumpe z.B. durch eine PV-Anlage deutlich zu reduzieren, kann der Kostenvorteil schnell wesentlich größer ausfallen. Darauf hat jeder Hausbesitzer selbst Einfluss, während Brennstoffkosten für Holzpellets in der heutigen Zeit sehr volatil sind.
Die Wartungskosten können sowohl bei einer Wärmepumpe als auch bei einer Pelletheizung durch Eigenleistung reduziert werden. Das Verhältnis des Aufwands ist jedoch ähnlich hoch, wie es der Kostenvergleich darstellt. Bei dem Betrieb einer Wärmepumpe fallen jedoch die Kosten für die Abgasmessung und Kaminreinigungsarbeiten durch den Schornsteinfeger zusätzlich weg.
Fazit: Welches Wärmepumpen-System für welchen Anwendungsfall?
Die Wahl der optimalen Anlage folgt einer klaren Logik:
- Wann Luft/Wasser? Bei begrenztem Grundstücksplatz, geringerem Investitionsbudget oder für die schnelle Sanierung im Bestand.
- Wann Sole/Wasser oder Wasser/Wasser? Wenn maximale Effizienz, langfristige Wertsteigerung und die Nutzung kostengünstiger passiver Kühlung im Vordergrund stehen. Oft im Neubau, da dort die Kosten für Erdarbeiten nicht so stark ins Gewicht fallen.
- Wann natürliches Kältemittel (R290)? In jedem Fall. Es ist die einzige Option, die absolute Zukunftssicherheit (kein PFAS-Verbot zu befürchten) mit höchstem Umweltschutz verbindet.
Ein fachmännisch geplantes System, das die richtige Wärmequelle mit einer sauber eingestellten Hydraulik kombiniert, ist die Grundvoraussetzung für niedrige Stromrechnungen und ein jahrzehntelang stabiles Heizsystem. Für die Förderfähigkeit von Wärmepumpen ist das Einbinden eines Energieberaters nicht vorgeschrieben. Dennoch macht es Sinn, den Prozess der Wärmepumpeninstallation durch eine unabhängige Einheit planen und begleiten zu lassen.
Dadurch schließt man die klassische Betriebsblindheit aus, die entstehen kann, wenn Fachbetriebe seit Jahren nach derselben Routine arbeiten und dadurch für spezifische Optimierungspotenziale oder schleichende Systemfehler im eigenen Prozess blind werden. Es ist nie empfehlenswert, den Ersteller eines Systems seine eigene Arbeit selbst prüfen zu lassen, niemand gesteht sich gerne freiwillig Fehler ein. Ein unabhängiger Energieberater fungiert hier als externe Instanz zur Qualitätssicherung. Er stellt sicher, dass die Anlage nicht nur ’nach Gewohnheit‘ eingebaut wird, sondern die theoretischen Effizienzpotenziale, wie die korrekte Justierung des Überströmventils, der hydraulische Abgleich oder die Optimierung der Vorlauftemperatur in der individuellen Praxis auch tatsächlich erreicht werden. Die Kosten für die Einbindung eines Energieberaters scheinen erst vermeidbar, sichern jedoch langfristig niedrige Betriebskosten und hohe Lebensdauer Ihres neuen Heizungssystems, wodurch sich diese Kosten oft vielfach amortisieren.
